產品介紹

4~20mA遠傳磁翻板液位計，根據浮力原理和磁性耦合作用研制而成，通過加裝電阻干簧或磁致伸縮液位變送器，可就地數字顯示或?qū)⑤敵?-20mA標準遠傳電信號，供記錄顯示儀表或工業過程控制中心使用。

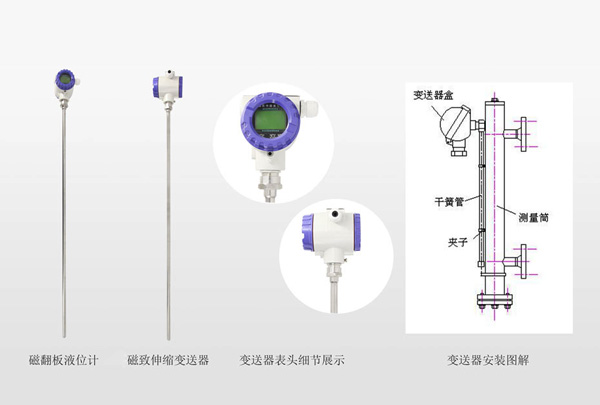

磁致伸縮液位變送器是一種可進行連續液位、界面測量，并提供精確液位的變送器，由含磁致伸縮絲的探桿、磁性浮球和電子處理單元，其中電子處理單元采用 32 位微處理器，進行數據采集和信號處理，從而使測量精度達到國際水平。

產品原理

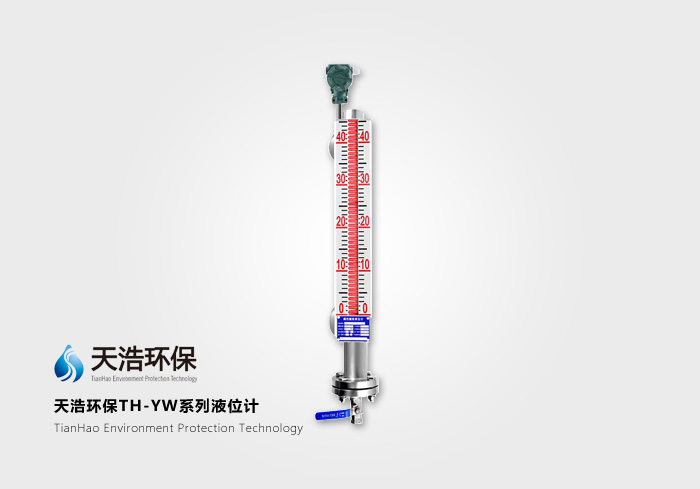

當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。

帶有磁鐵的浮子沿含有磁致伸縮絲的測量探桿移動，由電子部件發出的電壓脈沖沿著磁致伸縮絲傳播，當脈沖波到達浮子磁鐵處，脈沖波和磁場相互作用，使磁致伸縮絲發生扭曲，產生回?fù)埽摬ㄑ卮胖律炜s絲向回傳導。根據傳播速度和時間，計算除浮球到感應線圈的距離，從而計算出液位值。

遠傳磁翻板液位計技術參數
