1.1 水量及水質

該項目地位于新疆地區，為農村集中供水工程，設計產水量為100m3/d；

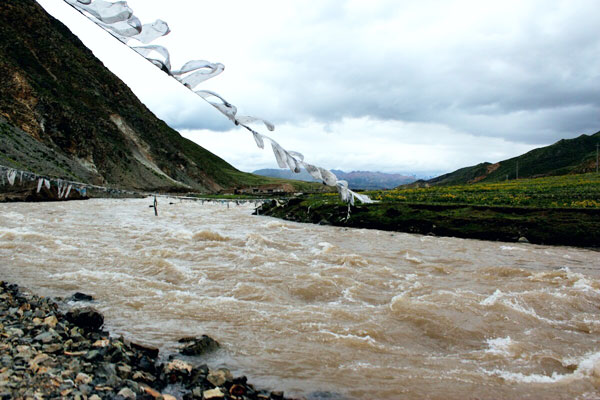

根據與業主的前期溝通，原水為雪山融水，平時水質清澈，降雨等天氣時較為渾濁，主要污染物為泥沙和細菌病毒。

1.2 方案設計原則

(1)在保證出水達標的前提下，應該選擇工程投資省、運行成本低、運行管理方便、建設周期短的工藝；

(2)在工藝技術上應注重采用目前比較成熟、可靠、先進的處理工藝；

(3)平面布置合理，節省占地面積。

1.3 設計方案

本凈水方案設計的主要目的是去除水中的泥沙和細菌病毒，使出水水質符合《生活飲用水衛生標準》GB5749-2022相關水質指標要求。

（1）工藝設計：

為了保證產水的安全，同時節省投資，本設計采用物理過濾+消毒殺菌的處理工藝，工藝流程如圖所示。

工藝流程設計圖

（2）工藝介紹：

河水由泵提升進入靜態管道混合器，加藥裝置的計量泵將配制好的絮凝劑加入管道混合器的投藥口，水與絮凝劑在混合器中進行瞬時混合，混合率達到90%-95%，為后續的反應沉淀等工藝創造了良好條件。

混合液進入一體化凈水器的反應池部分，經網格反應使混凝劑與水中的小顆粒懸浮物產生聚凝作用，并逐漸形成較大的絮凝體聚凝后的水經沉淀池高效斜管沉淀，將水中大顆粒絮凝體沉淀下來，微小絮凝體經過濾器過濾，使出水水質度≤1NTU，出水自流進入清水池貯存。

過濾器在運行時，由于絮體在過濾區濾層中不斷截留，使濾層水頭損失增加。當達到設計規定的水頭損失值時，利用水力虹吸原理進行自動沖洗，無需反洗水泵和部分閥門。清除截留在濾料中的雜質，使其恢復凈水狀態，保持正常運行。

過濾工藝采用無閥濾池，利用4-7種不同介質的優質天然濾料組成復合濾層，可提高含污層截污含污的能力；設備配用水力自動反沖洗裝置，可使設備自動運行。

本水處理工藝簡約，各處理單元有效的處理效率可保證出水水質滿足客戶的使用要求，并且投資成本和運行成本都比較低。

1.4 設備介紹

（1）原水提升泵：

數量：2臺，1用1備

型號：150WQ150-10-7.5

流量：150m3/h

揚程：10m

功率：7.5kw

（2）PAC 加藥裝置：

數量：1套

溶解箱：φ900×1000mm；容積：0.6m3；

溶液箱：φ900×1000mm；容積：0.6m3；

攪拌機：1臺；功率0.55Kw

計量泵：2臺（1用1備）；流量：50L/H；功率：0.25Kw；

（3）管道混合器：

材質：304不銹鋼；

葉片：三組交叉組合件；

規格：DN150×1000mm；

設計流速：0.9~1.2m/s；

投藥口：DN15；

（4）TH-YYA一體化凈水設備：

數量：1套；

型號：TH-YYA-S304-5D；

材質：304不銹鋼；

處理水量：5m3/h；

外形參數：混凝沉淀裝置φ1m*5m；過濾裝置φ0.6m*3m；

設備特點：

a.設備采用組裝式，結構緊湊一體化，管理方便、占地省。

b.工程基建量小、投產快、易組合配套。

c.凈水效率高，出水水質好，造價低，制水成本低。

d.可間斷或連續運行，性能穩定、工作無噪聲。

e.設計工藝參數先進，處理效果。

f.濾池采用水力自動虹吸反沖洗系統，不需另配反沖洗泵，本設備特點。

g.凈水器反應部分采用上下翻騰式網格反應，可縮短反應時間，加速反應絮凝的過程，使反應區容積減小，絮凝效果明顯。

h.本公司擁有凈水器濾池的反沖洗虹吸系統具有豐富的經驗，不存在“虹吸不形成，形成時間長”等問題。

i.沉淀區排泥采用排泥閥進行排泥。

性能及結構：

a.該設備主要由反應、沉淀及過濾三大凈水工序組合組成，設備采用組裝式安裝，使工況調節范圍更寬，組裝/拆卸簡單快速，具有移動性，結構緊湊，占地面積小，安裝方便，運輸方便。

b.混凝沉淀裝置的反應區采用網格反應，水流通過網格孔隙時，自動收縮，過網孔后水流擴大，形成一個良好的絮凝條件；沉淀區安裝食品級聚丙烯正六角蜂窩斜管，沉淀效率高，底部安裝污泥收集器連接排泥管，可及時排泥；過濾器設有達到規定的水頭損失時自動進行反沖洗的虹吸裝置。

c.斜管沉淀是在沉淀區內設置許多直徑較小的平行傾斜管。可使沉淀效率提高、池子容積減小、沉淀時間縮短。

1.5 設備報價及運行成本概算

1.6 售后服務

1、積極配合用戶進行方案論證和設計，無償提供有關技術資料和數據分析，做好售前服務。

2、我方根據貴方要求及時提供設備、土建及施工圖紙，及時到現場進行設備安裝及設備調試工作。

3、設備質保期從安裝調試合格起一年。

4、在設備質保期內，因設備質量問題造成的設備損壞或不能正常使用時，我方提供修理或更換。

5、質保期后，提供終身服務，定期進行用戶訪問，主動征求意見，解決問改進工作，優先保證備件供應。題，

6、及時提供設備安裝調試用的安裝圖及技術資料，產品說明書，貨物包裝單，合格證等。

7、合同簽訂后，我方及時按工作進度指定負責本工程的項目經理，負責協調我方在工程全過程的各項工作，如工作進度，制造設計、圖紙文件、設備配套、包裝動輸、現場安裝、調試驗收、技術交底、人員培訓等。

8、我方為用戶提供全天候、全方位服務，用戶若來電或來函，保證12小時內答復或以最快的速度到達現場解決問題。
